QGIS 에서 CAD 확장자 dxf 파일로 내보내는 방법

QGIS 에서 CAD 확장자 dxf 파일로 내보내는 방법



CAD 파일과 QGIS 의 좌표 정보를 맞추려면

QGIS 에서 먼저 좌표정보가 있는 내용을 가지고 dxf 파일로 저장한 후에

CAD 에서 해당 파일을 읽어 좌표정보를 사용해서 처리해햐할 때가 있습니다.

이때 QGIS 에서 dxf 로 내보내는 방법을 알아봅니다.



좌표정보 확인 및 객체선택

먼저 QGIS 상에서 지적도에 좌표정보가 있어야 합니다.

아래처럼 지적도 Layer 에서 좌표 정보가 정의되어 있는지 확인합니다.

아래처럼 비활성화된 목록이 메뉴에 있다면 지정이 된 것입니다. 만약 없다면 좌표계를 지정해야 합니다.

좌표계가 정의가 되었다면 해당 지적도를 내보내기 하면 됩니다.

하지만 전체를 내보내기 하면 시간이 걸릴 수 있으므로 아래 포스팅을 통해 원하는 지역만 선택하고

2024.01.01 - [QGIS] - [QGIS] 특정 주소 영역 찾아 표시하기 - 속성테이블

선택한 내용 기준의 Layer 를 만들어야 합니다.

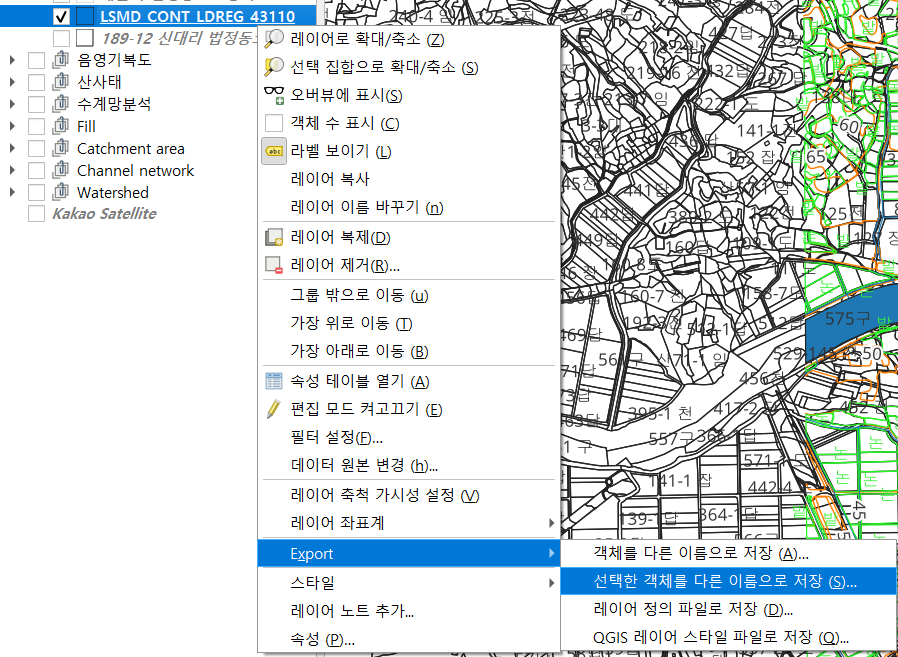

선택한 내용을 저장하여 추가하는 방법은 위 포스팅을 통하여 객체가 선택이 되면 아래 그림처럼

Export > 선택한 객체를 다른 이름으로 저장하면 됩니다.



DXF  로 내보내기

이 부분은 가끔 QGIS 에서 오류를 발생시킵니다.

반드시 모두 저장이 완료되고 난 후 진행해 주세요

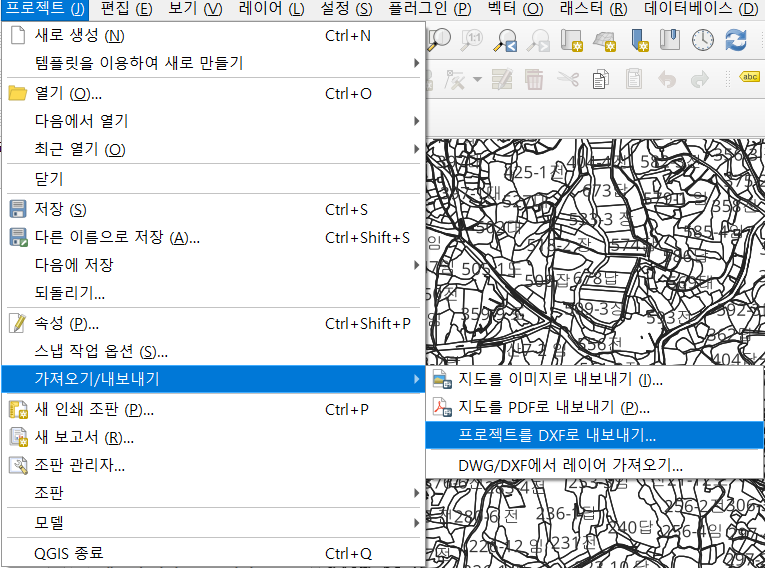

메뉴에서 프로젝트 > 가져오기/내보내기 > 프로젝트를 DXF 로 내보내기 를 선택합니다.

아래의 창에서 내보낼 수치지도만 선택한 후 이름을 지정하고 저장하면 됩니다.

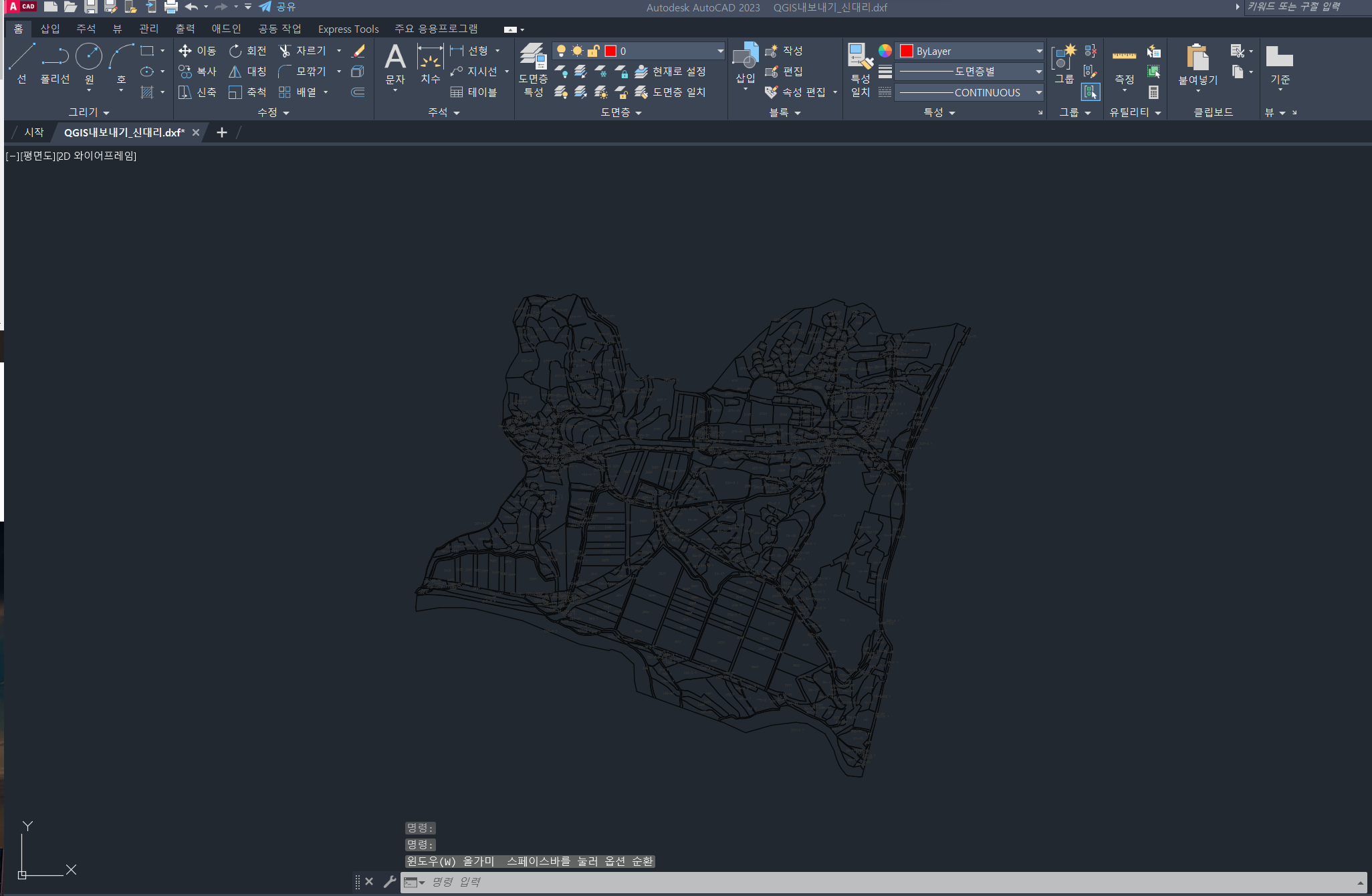

이 파일은 CAD 에서 로드가 가능합니다.



이상 QGIS 에서 dxf 파일 내보내는 방법이었습니다.
